TZ-Bóveda

Sara Vijandi — Mon, 14 Jul 2025 11:10:00 +0000

Descripción y aplicaciones

Lucernario modular de policarbonato celular, con alta
protección frente a los rayos U.V, alta durabilidad, elevado
aislamiento térmico, excepcional estanquidad y alta
resistencia a golpes e impactos de granizo.

Su estructura de microceldas transmite la luz natural de
manera uniforme y, gracias a su concepción modular con
uniones mediante omegas rigidizadoras, puede instalarse
sin límite de longitud.

El lucernario TZ-Bóveda ha sido diseñado para ser
modulado con el panel TZ-C, y puede instalarse tanto en
faldón como en cumbrera.

Descargas

Ficha Técnica Lucernario bóveda

Descargar

Declaración de prestaciones – TZ-Bóveda

Descargar

Características

Espesor estándar 10 mm

Sistema celular Multiceldilla (3 celdas – 4 paredes)

Ancho panel 600 mm

Temperatura de servicio -40ºC a +120ºC

Resistencia granizo Sí (ensayo ASTM E-822-81)

Transmisión UV Menor que 0,1%

Clasificación al fuego Euroclase B- s1, d0

Coeficiente de dilatación 0,065 mm/mºC (lineal)

Omegas de unión de policarbonato

Las placas del lucernario TZ-BÓVEDA se unen entre ellas mediante una omega de policarbonato de alta rigidez, que proporciona al sistema una alta capacidad de carga y elevada resistencia frente a impactos de granizo.
El exclusivo diseño de la unión entre la omega y las placas garantiza la máxima estaqueidad al aire y agua.

La entrada TZ-Bóveda se publicó primero en Teczone.

TZ-CLIC

Asmaa Allali — Mon, 14 Jul 2025 11:10:00 +0000

Descripción y aplicaciones

Placa de lucernario en policarbonato celular con fijación oculta, protección frenta a rayos UV y clasificación a fuego Euroclase B-s1,d0.

Con un espesor de 30 mm y un ancho útil de 1.150 mm, es compatible con cualquier espesor de panel TZ-C y, al tener el mismo ancho útil que el panel, sigue su modulación y es compatible con todos sus accesorios.

Iluminación natural en cerramientos a base de panel sándwich para edificación industrial, comercial e instalaciones deportivas.

Descargas

Ficha Técnica Lucernario TZ-CLIC

Descargar

Declaración de prestaciones – TZ-CLIC

Descargar

Ficha de montaje TZ Clic

Descargar

Características

Espesor 30 mm

Ancho útil 1.150 mm

Longitud máxima 34 m

Estructura 6 paredes

Color estandar Light opal

Transmisión de la luz 39%

Factor solar 0,46

Protección UV Cara exterior

Dilatación lineal 0,065 mm/m ºC

Aislamiento térmico ,25 W/m2 ºC

Reacción al fuego B-s1,d0

La entrada TZ-CLIC se publicó primero en Teczone.

Placa Policarbonato

Sara Vijandi — Mon, 14 Jul 2025 08:12:00 +0000

Descripción y aplicaciones

Placa translúcida compuesta por policarbonato compacto.
Incorpora una película de alta protección frente a los rayos UV, tiene una alta resistencia al impacto y una durabilidad excepcional. El impacto de un granizo de Ø20 mm a 21 m/s no produce rotura de la placa.
Disponible en transparente y blanco opal.

Iluminación natural en cerramientos metálicos de cubierta o fachada para edificación industrial, comercial e instalaciones deportivas.

Placas diseñadas para integrarse en cerramientos metálicas ejecutados con la gama de perfiles fabricados por Kingspan.

Descargas

Ficha Técnica Placa Policarbonato TZ

Descargar

Manual de uso e instalación / Placa Policarbonato TZ

Descargar

Declaración de prestaciones – Placa Policarbonato

Descargar

Gama de placas

La entrada Placa Policarbonato se publicó primero en Teczone.

Cubigrec Lux

Asmaa Allali — Wed, 09 Jul 2025 14:01:00 +0000

Descripción y aplicaciones

Lucernario modular de policarbonato celular, con alta protección frente a los rayos U.V alta durabilidad y elevadas propiedades térmicas y mecánicas. Se suministra en unidades y longitudes a medida bajo pedido.

Iluminación natural de cumbrera a canal de cubiertas aislantes ejecutadas con el panel Cubigrec para edificación industrial, residencial, comercial e instalaciones deportivas.

Descargas

Ficha Técnica TZ Cubigrec Lux

Descargar

Declaración de prestaciones – Cubigrec Lux 30 mm

Descargar

Declaración de prestaciones – Cubigrec Lux 40 mm

Descargar

Ficha de montaje Cubigrec Lux

Descargar

Características

Color Blanco opal

Espesor 30 mm | 40 mm

Ancho útil placa 1.000 mm

Longitud del panel A medida

Transmisión de la luz 39%

Aislamiento térmico 1,22 W/m’K | 1,06 W/m`K

Coef. dilatación lineal 0,065 mm/mºC

Reacción al fuego Euroclase B-s1, d0 (EN 13501-1)

Protección UV Recubrimiento cara exterior

Temperatura de servicio -30ºC a 120ºC

Dist. máxima entre apoyos 2.000 mm

Transmisión energía solar (Valor G) 45%

Marcada CE EN 16153-2013 + AI: 2015

La entrada Cubigrec Lux se publicó primero en Teczone.

COMPLET

Asmaa Allali — Wed, 09 Jul 2025 09:56:00 +0000

Descripción y aplicaciones

Lucernario modular de policarbonato celular, con alta protección frente a los rayos U.V, alta durabilidad, elevado aislamiento térmico y de fácil y sencillo montaje.

Diseñado para ser modulado con el panel TZ-C, con un ancho útil de 577 mm o 1.150 mm.

Iluminación natural en cubiertas aislantes ejecutadas con el panel TZ-C para edificación industrial, residencial, comercial e instalaciones deportivas.

Placa de policarbonato de 7 paredes COMPLET, grapa de aluminio, junta aguaviento y, en el caso de montaje con doble placa, conector en policarbonato y abrazadera de aluminio.

Descargas

Ficha Técnica Lucernario COMPLET

Descargar

Declaración de prestaciones – Complet

Descargar

Características

Espesor 30 mm

Ancho útil de módulo 573 mm

Longitud del panel Sin límite

Rango de temperatura de servicio -40ºC a +120ºC

Aislamiento acústico 21 dB

Aislamiento térmico 1,30 w/m’ K

Clasificación al fuego Euroclase B- s1, d0

Coeficiente de dilatación lineal 0,065 mm/mºC (lineal)

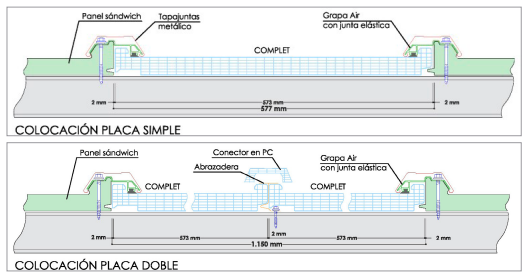

Componentes y posibilidades de montaje
